تعمیر ECU خودرو زمانی نتیجه درست می‌دهد که قبل از باز کردن یونیت، علت اصلی ایراد مشخص شود. ECU یا Engine Control Unit واحد کنترل الکترونیکی موتور است؛ اطلاعات سنسورها را دریافت و پردازش میکند و بر اساس برنامه ذخیره‌شده به عملگرهای موتور فرمان می‌دهد. به زبان ساده، ECU فقط یک «جعبه خطا» نیست؛ بخش مرکزی مدیریت موتور است و روی سوخت‌رسانی، هوای ورودی، پاشش سوخت و زمان جرقه‌زنی اثر می‌گذارد.
طبق توضیح رسمی Bosch Mobility، واحد کنترل موتور قلب سیستم مدیریت موتور است و وظایفی مانند مدیریت سوخت، هوا، تزریق و جرقه را بر عهده دارد. در خودروهای جدید ECU با سایر یونیت‌ها نیز از طریق شبکه خودرو تبادل اطلاعات میکند؛ اما همه وظایف خودرو الزاماً داخل یک ECU انجام نمی‌شوند.
در KEYLINE369 تعمیر ECU خودرو، پروگرام، کدنویسی و بازیابی ECU انجام میشود. قبل از باز کردن یا تعویض ECU، تغذیه، اتصال بدنه، فیوز و رله، سیمکشی، سنسورها و ارتباط شبکه بررسی میشوند؛ چون هر خطای مرتبط با ECU به معنی خرابی خود یونیت نیست.
ECU مرکز پردازش مدیریت موتور است. ورودی‌هایی مانند دور و موقعیت موتور، دمای موتور، مقدار یا فشار هوای ورودی و موقعیت دریچه گاز وارد ECU میشوند. نرم‌افزار و نقشه‌های کالیبراسیون این داده‌ها را تحلیل می‌کنند و خروجیهای لازم را کنترل می‌کنند.
روشن نشدن خودرو یا روشن شدن چراغ چک بهتنهایی ثابت نمی‌کند ECU خراب است. در تعمیر ECU خودرو ابتدا باید ایراد برق‌رسانی، سیمکشی، سنسورها و شبکه ارتباطی از خرابی خود یونیت تفکیک شود. مواردی که نیاز به بررسی ECU و مدارهای مرتبط دارند شامل:
نکته: تعویض ECU باید بعد از تست انجام شود، نه بر اساس حدس. در بسیاری از خودروها ECU جایگزین به انتقال یا هماهنگ‌سازی اطلاعات امنیتی، کدنویسی و ایموبلایزر و تعریف کلید نیاز دارد.

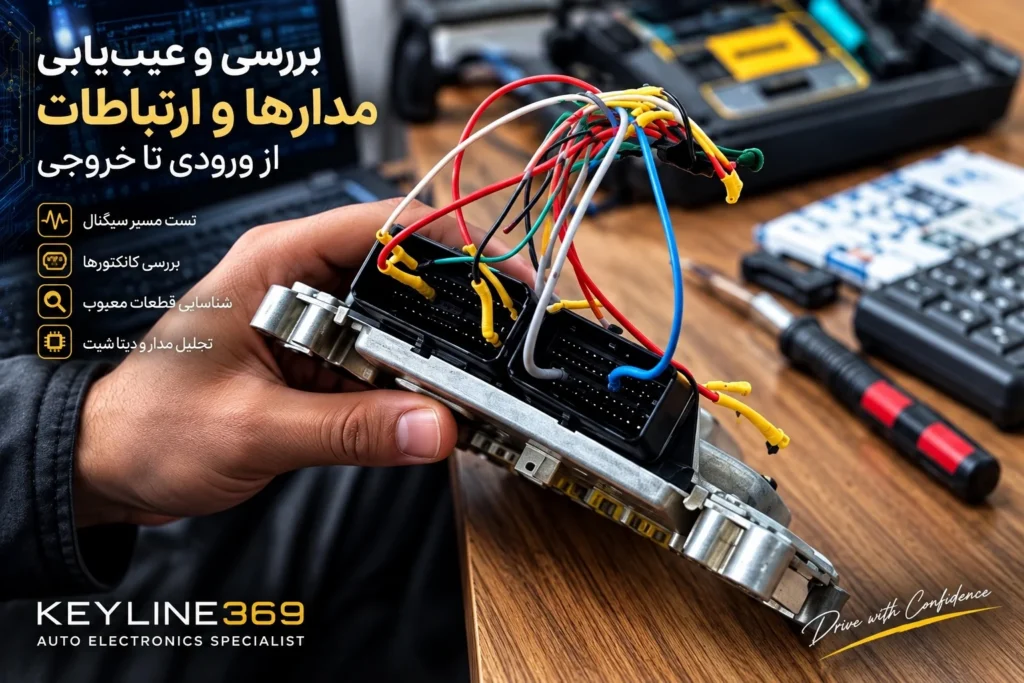

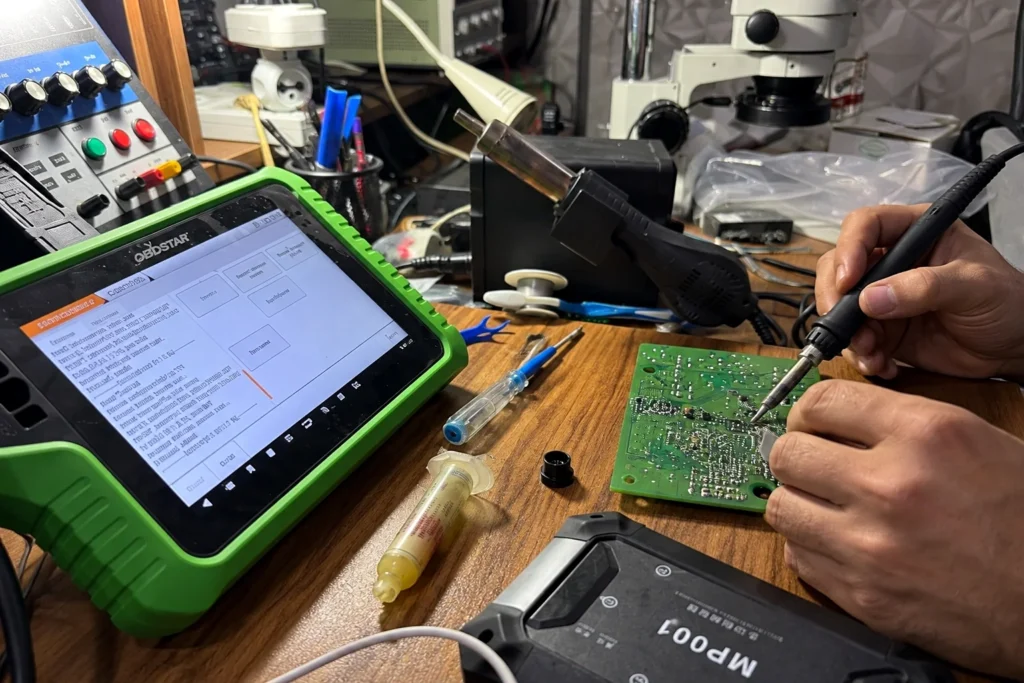

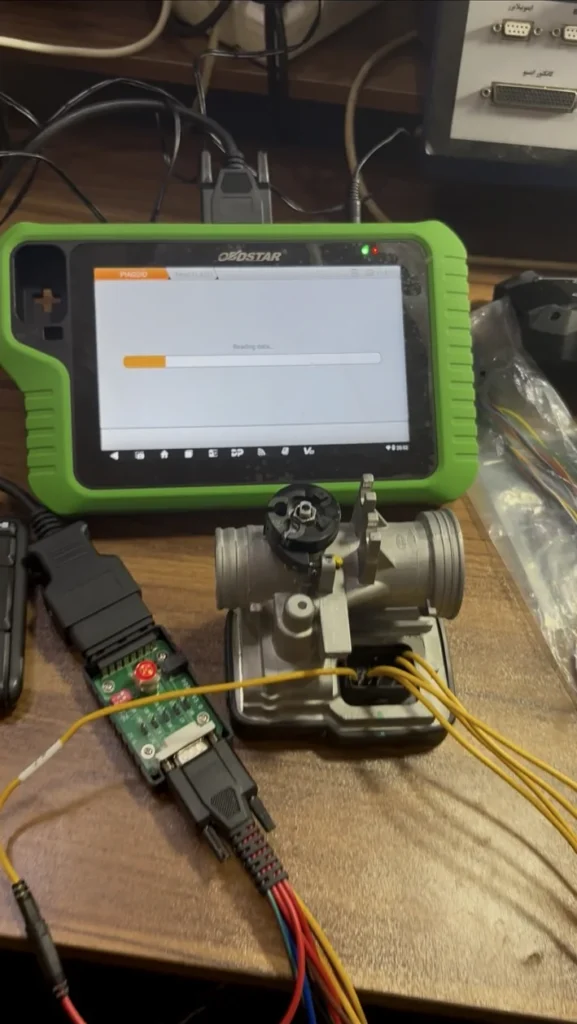

تصاویر زیر بخشی از کارهای واقعی مجموعه در عیب‌یابی، پروگرام و تعمیر برد ECU هستند.
وقتی ماشین روشن نمیشود، چراغ چک مداوم روشن می‌ماند، موتور بد کار میکند یا ارتباط دیاگ با یونیت موتور دچار اختلال میشود، ممکن است راننده به خرابی ECU ماشین شک کند. با این حال این علائم بهتنهایی ثابت نمی‌کنند که کامپیوتر موتور خراب است. در KEYLINE369 قبل از تعمیر ECU خودرو، تغذیه و اتصال بدنه یونیت، فیوز و رله، سیمکشی، سنسورهای اصلی و ارتباط شبکه بررسی میشوند.
تعمیر ECU ماشین میتواند شامل عیب‌یابی برد، بررسی مدار تغذیه و درایورها، ترمیم مسیرهای آسیب‌دیده یا بررسی و بازیابی اطلاعات نرمافزاری باشد. نوع کار به مدل ECU و نتیجه تست بستگی دارد؛ بنابراین تعویض یونیت همیشه اولین راه‌حل نیست. اگر ایراد از خود ECU تأیید شود، روش مناسب تعمیر ECU خودرو بر اساس نوع خرابی انتخاب میشود.
آبخوردگی، اتصال اشتباه باتری، اضافهولتاژ، اتصال کوتاه یا آسیب قطعات داخلی از مواردی هستند که میتوانند کامپیوتر ماشین را دچار مشکل کنند. از طرف دیگر، خرابی سنسور یا سیمکشی نیز ممکن است علائمی شبیه خرابی ECU ایجاد کند. به همین دلیل در تعمیر ECU خودرو تشخیص دقیق قبل از باز کردن یا تعویض یونیت اهمیت زیادی دارد.
اگر برای ECU ماشین خود با روشن نشدن، چراغ چک یا خطاهای تکرارشونده روبه‌رو هستید، مدل خودرو، علائم و در صورت دسترسی عکس لیبل ECU میتواند به تشخیص اولیه کمک کند. هدف این است که تعمیر ECU خودرو فقط زمانی انجام شود که تستها ایراد خود یونیت را تأیید کرده باشند.
در موتورهای قدیمی، تشکیل مخلوط سوخت و هوا عمدتاً به‌صورت مکانیکی و با کاربراتور انجام می‌شد. با نیاز به کنترل دقیق‌تر مصرف سوخت و آلایندگی، تزریق الکترونیکی توسعه پیدا کرد. بر اساس آرشیو رسمی Bosch، توسعه تزریق الکترونیکی بنزین از سال 1959 آغاز شد، Jetronic در 1967 وارد تولید انبوه شد و در 1979 Motronic کنترل دیجیتال تزریق سوخت و جرقه را در یک سیستم مدیریت موتور ترکیب کرد.
این تغییر فقط جایگزینی کاربراتور با انژکتور نبود؛ خودرو به‌تدریج صاحب یک سیستم تصمیم‌گیر الکترونیکی شد که شرایط موتور را لحظه‌به‌لحظه می‌سنجد و فرمان‌ها را متناسب با آن تغییر می‌دهد. به همین دلیل تعمیر ECU خودرو امروز به شناخت هم‌زمان الکترونیک، نرم‌افزار و ارتباطات شبکه خودرو نیاز دارد.

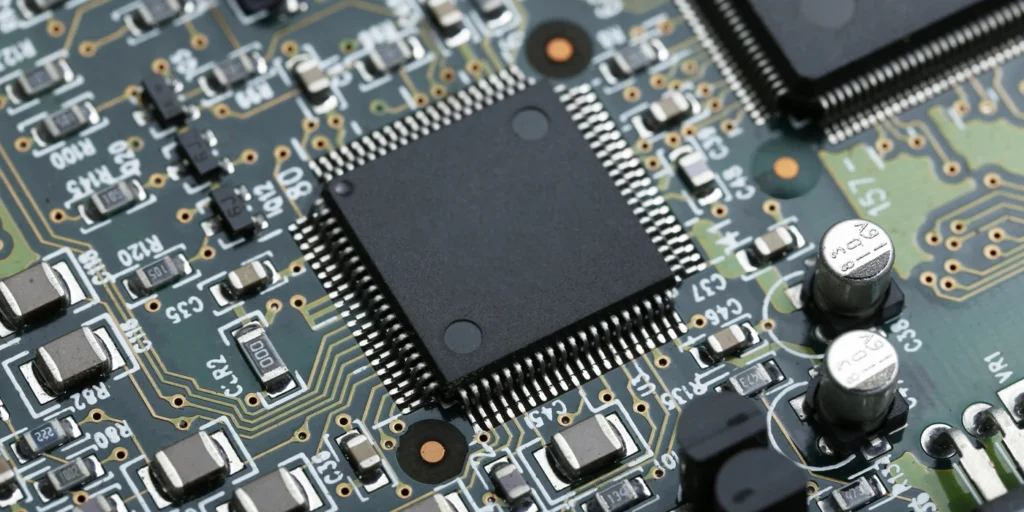

ساختار ECU بین مدل‌های مختلف فرق میکند، اما در تعمیر ECU خودرو معمولاً چند بخش اصلی بررسی میشوند:
نکته تعمیر: تشخیص قطعه فقط از روی ظاهر کافی نیست؛ مسیر تغذیه، زمین، ورودی و خروجی و نتیجه اندازه‌گیری باید بررسی شود.
در تعمیر ECU خودرو از نوع سختافزاری ابتدا باید مشخص شود ایراد واقعاً داخل ECU است یا از تغذیه، سیمکشی و شبکه خودرو می‌آید. پس از تأیید خرابی یونیت، مدارهای تغذیه و رگولاتورها، قطعات حفاظتی، مسیرهای ورودی و خروجی، درایورها، حافظه و بخش ارتباطی بررسی میشوند. اتصال کوتاه، سولفاته و رطوبت، سوختگی قطعات، آسیب مسیرهای برد و خرابی طبقه خروجی از مواردی هستند که میتوانند نیاز به تعمیر برد داشته باشند.
در بخش سخت‌افزار، تعمیر ECU خودرو زمانی انجام میشود که تستها خرابی داخل برد را تأیید کنند.
بعضی موارد تعمیر ECU خودرو سختافزاری نیستند و به داده یا نرم‌افزار یونیت مربوط میشوند. بسته به نوع ECU و وضعیت خودرو، عملیات میتواند شامل خواندن و نوشتن حافظه، پروگرام Flash، بررسی و بازیابی EEPROM، اصلاح داده آسیب‌دیده، کدنویسی و تنظیمات لازم پس از تعمیر یا تعویض باشد. قبل از هر عملیات باید نوع یونیت، نسخه سخت‌افزار و نرم‌افزار و روش دسترسی مناسب مشخص شود.
در ایرادهای نرمافزاری، تعمیر ECU خودرو ممکن است به پروگرام یا بازیابی اطلاعات صحیح یونیت نیاز داشته باشد.
در فرایند تعمیر ECU خودرو گاهی تعویض یونیت لازم میشود؛ اما در بسیاری از خودروها فقط باز کردن یونیت قبلی و بستن یونیت جدید کافی نیست. ECU جایگزین ممکن است به انتقال اطلاعات، کلون، کدنویسی، پروگرام یا هماهنگ‌سازی با سیستم امنیتی و سایر کنترلرهای خودرو نیاز داشته باشد.
برای خدمات مرتبط می‌توانید صفحات ساخت و تعمیر سوئیچ و ریموت خودرو خارجی و ساخت و تعمیر سوئیچ و ریموت موتورسیکلت را هم ببینید.
پیش از تعویض کامل یونیت، امکان تعمیر ECU خودرو و بازیابی اطلاعات آن بررسی میشود.
خودروهای جدید شبکه‌ای از کنترلرها هستند. ارتباط‌هایی مانند CAN و LIN باعث میشوند یونیت‌ها اطلاعات را با یکدیگر ردوبدل کنند. به همین دلیل در عیب‌یابی و تعمیر ECU خودرو فقط ECU تعویض‌شده بررسی نمیشود؛ ارتباط شبکه، خطاهای یونیت‌های مرتبط، کدینگ و در صورت نیاز کالیبراسیون نیز باید کنترل شوند.
نتیجه: گاهی ECU قابل تعمیر است، گاهی بازیابی نرم‌افزار کافی است و در بعضی موارد تعویض و هماهنگ‌سازی یونیت جایگزین راه درست است. تصمیم باید بعد از تست و عیب‌یابی گرفته شود.
تعمیر تخصصی ECU انواع خودروهای داخلی و خارجی شامل عیب‌یابی دقیق، رفع اتصالی، ترمیم مدارهای الکترونیکی، بازسازی مسیرها و رفع مشکلات سختافزاری با تجهیزات پیشرفته.
انجام خدمات پروگرام و کدنویسی ECU برای تعریف اطلاعات خودرو، هماهنگ‌سازی یونیت‌ها، ثبت تنظیمات کارخانه و راه‌اندازی صحیح سیستم‌های الکترونیکی خودرو.
در صورت پشتیبانی و سازگاری یونیت جایگزین، اطلاعات لازم از ECU مبدأ خوانده و به یونیت مقصد منتقل یا تطبیق داده میشود. امکان کلون و روش انجام کار به مدل ECU، وضعیت داده‌های قابل‌خواندن و الزامات ایموبلایزر همان خودرو بستگی دارد.
استخراج، ترمیم و بازنویسی اطلاعات آسیب‌دیده ECU در صورت خرابی حافظه یا حذف داده‌ها با استفاده از تجهیزات تخصصی و روش‌های پیشرفته بازیابی اطلاعات.
تنظیم نرم‌افزار ECU فقط برای یونیت‌ها و خودروهای پشتیبانی‌شده و پس از بررسی سلامت فنی انجام میشود. نتیجه به وضعیت موتور، سوخت، سخت‌افزار و کالیبراسیون سازگار وابسته است؛ کاهش مصرف یا افزایش توان برای هر خودرو قابل تضمین نیست.
خطاهای نرمافزاری ثبت‌شده در ECU و پارامترهای مرتبط بررسی میشوند و در یونیت‌های پشتیبانی‌شده، اصلاح داده یا تنظیمات لازم انجام میشود. نتیجه با ارتباط دیاگ، کدهای خطا و عملکرد همان خودرو ارزیابی میشود.
در بازار تعمیرات الکترونیک خودرو ایران، نام Bosch یکی از پرتکرارترین نام‌ها روی ECU است. اما «ECU بوش» یک مدل مشخص نیست؛ بوش خانواده‌های مختلفی از کنترلرهای موتور را در نسل‌های متفاوت تولید کرده است. هنگام تعمیر ECU خودرو باید شماره کامل روی لیبل، شماره سخت‌افزار و نرم‌افزار، نوع موتور و در صورت امکان اطلاعات Identification دیاگ بررسی شود. دو ECU که هر دو روی قاب خود Bosch نوشته‌اند میتوانند از نظر پردازنده، حافظه، پین‌آوت و روش پروگرام کاملاً متفاوت باشند.
در خودروهای بنزینی چینی، خانواده‌هایی مانند Bosch M7.9.7، ME7.9.7، M7.8، ME7.8.8، ME17.8.8 و ME17.8.8.1 در بانک‌های فنی ابزارهای پروگرام ثبت شده‌اند. نسل‌های جدیدتر نیز خانواده‌هایی مثل MED17.8.10 دارند. این نام‌ها برای تعمیرکار فقط یک اسم نیستند؛ مشخص می‌کنند با چه معماری و چه روش دسترسی احتمالی روبه‌رو هستیم و قبل از خواندن یا نوشتن فایل چه بررسی‌هایی لازم است.
در این خانواده‌ها، تعمیر ECU خودرو باید بر اساس شماره سخت‌افزار و نرم‌افزار همان یونیت انجام شود.
خانواده M7.9.7 / ME7.9.7 در منابع فنی خودروهای چینی برای مدل‌هایی از Chery و Geely و تعدادی از پلتفرم‌های قدیمی‌تر دیده میشود. برای Chery نیز نام‌هایی مانند QQ، Fora، B11، Acteco، Elara، Jaggi و Eastar در فهرست‌های نرمافزاری این خانواده ثبت شده‌اند. این فهرست به معنی یکسان بودن همه یونیت‌ها نیست؛ حتی داخل یک خانواده ممکن است نسخه حافظه و نرم‌افزار متفاوت باشد.
در تعمیر ECU خودرو با M7.9.7 ابتدا تغذیه، زمین، ارتباط دیاگ و شبکه و سپس مدار داخلی بررسی میشود. اگر یونیت ارتباط دارد، گرفتن Identification و ذخیره اطلاعات اولیه قبل از پروگرام اهمیت دارد. در تعمیر برد نیز مسیر ورودی برق، رگولاتورها، مدار ارتباطی و درایورهای خروجی بر اساس علائم خودرو تست میشوند. نوشتن فایل فقط به دلیل وجود یک خطا روش عیب‌یابی نیست؛ فایل باید با سخت‌افزار و کالیبراسیون همان ECU تطابق داشته باشد.
Bosch ME7.8.8 یکی دیگر از خانواده‌های شناخته‌شده است. منابع ابزارهای پروگرام آن را با پردازنده ST10F275 و ارتباط‌های K-Line یا CAN فهرست می‌کنند. در خودروهای چینی مختلف از جمله محصولات گروه‌هایی مانند Chery، Great Wall و برخی سازندگان دیگر نمونه‌های این خانواده دیده شده است. برای تعمیرکار، تفاوت K-Line و CAN و همچنین نسخه دقیق سخت‌افزار مهم است؛ چون روش خواندن، نوشتن و تست میتواند تغییر کند.
در بعضی خودروهای Changan نیز ECUهای Bosch از خانواده ME7 در منابع تخصصی ثبت شده‌اند. بنابراین اگر مالک خودرو عبارتی مثل «تعمیر ECU چانگان» یا «پروگرام ECU چانگان» را جست‌وجو کند، نباید فقط بر اساس نام خودرو فایل انتخاب شود. سال ساخت، موتور و شماره روی یونیت باید با خودرو تطبیق داده شود. در KEYLINE369 برای تعمیر ECU خودرو شناسایی یونیت قبل از باز کردن یا پروگرام، بخش اصلی روند کار است.
خانواده ME17.8.8 در تعداد زیادی از خودروهای چینی دیده میشود. بانک‌های فنی، نمونه‌هایی از Chery، Lifan، Geely، Great Wall، SAIC و دیگر سازندگان را برای این خانواده ثبت کرده‌اند. در برخی منابع تخصصی، ME17.8.8 با پردازنده Infineon TC1728 معرفی شده است. نسخه ME17.8.8.1 نیز برای برخی محصولات Geely و پلتفرم‌های دیگر وجود دارد.
وجود پردازنده Tricore باعث میشود انتخاب پروتکل و روش دسترسی اهمیت بیشتری پیدا کند. بسته به ECU و ابزار، خواندن یا نوشتن ممکن است از OBD، Bench یا Boot انجام شود. در تعمیر ECU خودرو با این نسل‌ها، قبل از هر Write باید منبع تغذیه پایدار، نسخه پشتیبان، شماره HW/SW و سازگاری فایل بررسی شود. اگر ECU به دلیل اتصال کوتاه یا خرابی تغذیه از کار افتاده باشد، اول باید ایراد سختافزاری مشخص شود؛ پروگرام کردن ECU معیوب جای تعمیر مدار را نمی‌گیرد.
MED17.8.10 در فهرست‌های فنی برای برخی خودروهای Geely و Great Wall/Haval و نمونه‌هایی از Chery ثبت شده است. این خانواده در مقایسه با نسل‌های قدیمی‌تر ساختار نرمافزاری و امنیتی پیشرفته‌تری دارد و هنگام پروگرام یا بازیابی باید روش پشتیبانی‌شده ابزار دقیقاً انتخاب شود. در منابع پروگرام، نسخه‌های MED17.8.10 با پردازنده‌های Tricore نیز ثبت شده‌اند.
برای مشتری مهم است بداند «ECU MED17» به تنهایی تشخیص خرابی نیست. روشن نشدن خودرو، خطای دریچه گاز، خطای سنسورها یا قطع ارتباط ممکن است از سیمکشی، تغذیه یا شبکه باشد. تعمیر ECU خودرو زمانی شروع میشود که تست‌های بیرونی انجام شده و شواهد به خود یونیت برسد.
بخش مهم دیگری از خودروهای چینی از ECUهای Delphi استفاده می‌کنند. خانواده‌های MT20U، MT20U2، MT22U، MT22.1، MT62.1، MT80 و MT92/MT92.1 در منابع پروگرام خودروهای چینی ثبت شده‌اند. این خانواده‌ها از پردازنده‌ها و ساختارهای حافظه متفاوت استفاده می‌کنند؛ برای نمونه منابع تخصصی MT80 را با خانواده Tricore و MT92 را با TC17xx فهرست می‌کنند. بنابراین روش تعمیر ECU خودرو و پروگرام Delphi MT80 با MT22 الزاماً یکسان نیست.
برای یونیت‌های Delphi نیز مسیر تعمیر ECU خودرو با تشخیص دقیق مدل و نوع دسترسی آغاز میشود.
در بانک‌های نرمافزاری، Delphi MT20U، MT20U2 و MT22U برای خودروهایی مانند Great Wall Hover، Great Wall Safe، BYD F3 و بعضی Chery Tiggo ثبت شده‌اند. این خانواده‌ها در سال‌های مختلف و با نسخه‌های متعدد عرضه شده‌اند. بنابراین هنگام تهیه ECU جایگزین، فقط عبارت MT20 یا MT22 کافی نیست و شماره قطعه و نسخه باید بررسی شود.
اگر ECU ارتباط ندارد، ابتدا برق و زمین، خط ارتباطی و سیمکشی بررسی میشود. اگر ارتباط برقرار است اما خودرو ایراد عملکردی دارد، پارامترهای زنده، DTCها و ورودی و خروجیهای مرتبط بررسی میشوند. در تعمیر ECU خودرو دلفی نیز تعویض آی‌سی یا نوشتن فایل باید بر اساس نتیجه تست باشد، نه حدس از روی کد خطا.
Delphi MT80 یکی از نام‌هایی است که در خودروهای چینی زیاد دیده میشود. منابع فنی آن را برای Geely و همچنین نمونه‌هایی از JAC و Great Wall ثبت کرده‌اند. وجود نسخه‌های سختافزاری مختلف باعث میشود هنگام کلون یا جایگزینی، تطابق کامل یونیت اهمیت داشته باشد. یک ECU MT80 سالم اما ناسازگار لزوماً جایگزین مستقیم ECU خودرو نیست.
در تعمیر برد MT80، بسته به علائم، مسیر تغذیه، رگولاتورها، پردازنده، حافظه، شبکه و درایورهای خروجی بررسی میشوند. در عملیات نرمافزاری نیز قبل از Write باید از اطلاعات قابل خواندن بکاپ گرفته شود. هدف تعمیر ECU خودرو حفظ اطلاعات صحیح و برگرداندن عملکرد استاندارد یونیت است؛ نه صرفاً پاک کردن DTC.
در نسل‌های جدیدتر خودروهای چینی، نام‌های MT62.1 و MT92/MT92.1 نیز دیده میشوند. منابع ابزارهای تخصصی MT62.1 را با NXP SPC5634 و MT92 را با خانواده پردازنده‌های Infineon TC17xx فهرست کرده‌اند. در برخی فهرست‌ها، مدل‌هایی از Changan نیز با Delphi MT62.1 یا MT92.1 ثبت شده‌اند؛ اما این موضوع نباید به تمام تیپ‌های Changan تعمیم داده شود.
برای مثال ممکن است دو خودرو از یک برند، یکی Bosch و دیگری Delphi داشته باشد. حتی نام تجاری یکسان در دو سال تولید میتواند ECU متفاوت داشته باشد. بنابراین در صفحه خدمات ما عمداً مدل ECU را «قطعی برای تمام خودروها» اعلام نمی‌کنیم. در تعمیر ECU خودرو لیبل واقعی یونیت و Identification خودرو ملاک نهایی است.

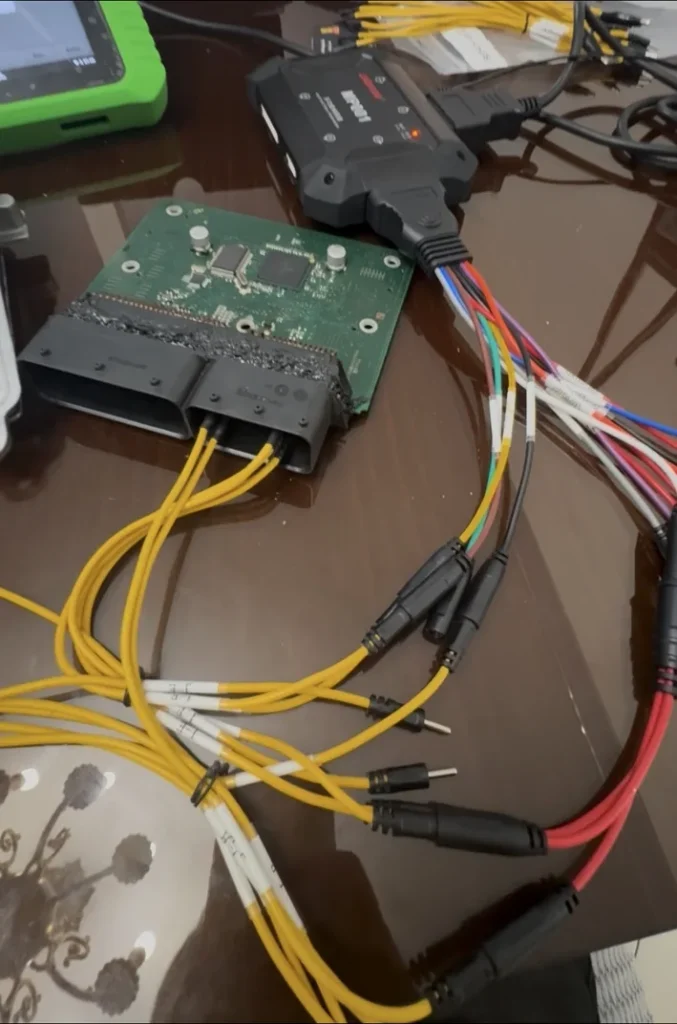

OBD یعنی عملیات از مسیر سوکت دیاگ خودرو انجام میشود. Bench یعنی ECU بیرون از خودرو با پین‌های مشخص تغذیه و ارتباط داده میشود. در Boot معمولاً دسترسی سطح پایین‌تری به پردازنده یا حافظه لازم است. اینکه کدام روش قابل استفاده است به مدل ECU، وضعیت یونیت و ابزار بستگی دارد.
در ECU معیوب نباید بدون بررسی سراغ روش تهاجمی رفت. اگر اتصال کوتاه روی برد وجود داشته باشد یا ولتاژ تغذیه ناپایدار باشد، ابتدا مشکل سختافزاری رفع میشود. بعد از آن، در صورت نیاز، بازیابی نرم‌افزار یا انتقال داده انجام میشود. این ترتیب ریسک آسیب بیشتر در تعمیر ECU خودرو را کاهش می‌دهد.
انتخاب OBD، Bench یا Boot در تعمیر ECU خودرو باید متناسب با پروتکل و وضعیت ECU باشد.

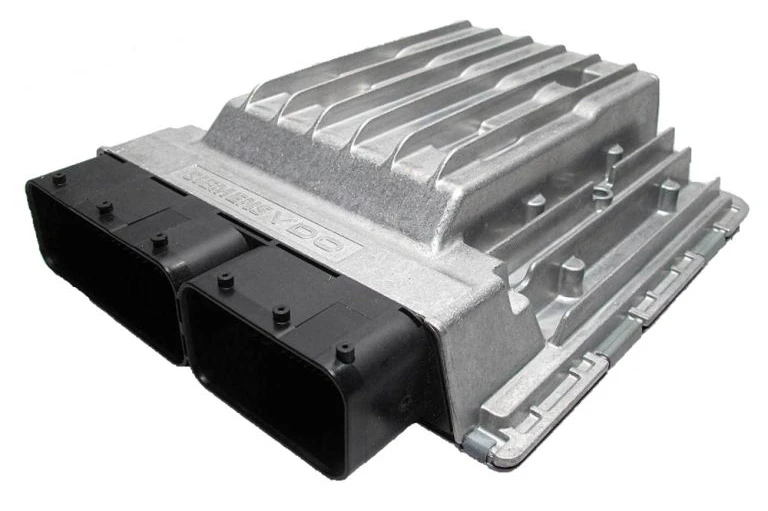

در کنار Bosch و Delphi، نام‌های Siemens، Continental و VDO نیز روی ECUها دیده میشوند. به دلیل تغییرات مالکیتی و برندینگ در صنعت قطعات خودرو، در منابع فنی گاهی عبارت Continental/Siemens/VDO کنار هم دیده میشود. خانواده‌هایی مانند SIMK و SIM2K در خودروهای مختلف آسیایی، به‌خصوص بعضی Hyundai و Kia، شناخته شده‌اند. همچنین خانواده‌های EMS و SID در کاربردهای دیگر وجود دارند. برای تعمیر ECU خودرو نام روی قاب فقط نقطه شروع است و شماره دقیق ECU باید خوانده شود.
در ECUهای Siemens و Continental، انتخاب روش صحیح تعمیر ECU خودرو به خانواده و ساختار همان یونیت وابسته است.
در خودروهای کره‌ای خانواده‌های SIMK و SIM2K از نام‌های آشنا هستند. نسخه‌های متعدد SIM2K وجود دارد و شماره پسوند برای شناسایی دقیق اهمیت دارد. دو ECU با ظاهر نزدیک ممکن است سخت‌افزار، نرم‌افزار و کالیبراسیون متفاوتی داشته باشند. هنگام تعویض، اطلاعات امنیتی و کدینگ نیز بسته به خودرو میتواند مطرح شود.
اگر خودروی Hyundai یا Kia با خطای ECU، روشن نشدن یا مشکل ارتباط مراجعه کند، قبل از باز کردن یونیت، تغذیه و زمین، فیوز و رله، شبکه CAN، وضعیت ایموبلایزر و سنسورهای اصلی بررسی میشوند. در تعمیر ECU خودروهای مجهز به SIM2K نیز همین اصل وجود دارد: ابتدا اثبات خرابی ECU و سپس انتخاب تعمیر سختافزاری، پروگرام یا جایگزینی.
در منابع نرمافزاری خودروهای چینی، برای برخی محصولات Lifan نام ECUهای Siemens Vagon VAx نیز ثبت شده است. این مثال نشان می‌دهد بازار چین فقط به Bosch و Delphi محدود نیست. هنگام جست‌وجوی «ECU لیفان» ممکن است با خانواده‌های متفاوتی روبه‌رو شویم و انتخاب فایل یا ECU جایگزین باید بر اساس شماره واقعی یونیت انجام شود.
برای مالک خودرو، دانستن خانواده ECU کمک میکند درخواست دقیق‌تری داشته باشد؛ اما تشخیص نهایی باید روی خودرو انجام شود. اگر ECU قبلاً پروگرام، تعمیر یا تعویض شده باشد، این سابقه باید قبل از تعمیر ECU خودرو گفته شود، چون روی مسیر عیب‌یابی اثر دارد.
بهترین نقطه شروع، عکس واضح از لیبل ECU است. نام سازنده، شماره قطعه، Bosch/Delphi/Continental number، شماره HW و SW و بارکدها میتوانند برای شناسایی مفید باشند. مدل خودرو، سال ساخت، حجم و کد موتور و نوع گیربکس نیز باید کنار این اطلاعات قرار بگیرند. اگر دیاگ با ECU ارتباط داشته باشد، Identification نرمافزاری هم ثبت میشود.
برای جست‌وجوی اینترنتی، عبارت‌های دقیق‌تر نتیجه بهتری می‌دهند؛ مثل «تعمیر Bosch ME17.8.8»، «پروگرام Delphi MT80»، «تعمیر ME7.8.8»، «ECU چانگان CS35»، «ECU جیلی MT80» یا «تعمیر SIM2K هیوندای». این عبارت‌ها کمک می‌کنند مشتری مستقیماً به محتوای مرتبط برسد؛ اما در کارگاه همچنان شماره واقعی یونیت تعیین‌کننده است.
یکی از اشتباه‌های رایج این است که با دیدن چند خطای هم‌زمان، ECU سریعاً خراب اعلام شود. افت ولتاژ باتری، اتصال بدنه ضعیف، فیوز یا رله معیوب، قطعی شبکه CAN، اتصال کوتاه یک عملگر یا خرابی سیمکشی میتواند چندین DTC ایجاد کند. حتی نبود ارتباط دیاگ الزاماً به معنی سوختن ECU نیست.
در تعمیر ECU خودرو ابتدا شرایط بیرونی یونیت بررسی میشود. سپس اگر شواهد به داخل ECU برسد، برد و بخش‌های مرتبط تست میشوند. این روش هم هزینه اضافی را کم میکند و هم از تعویض یونیت سالم جلوگیری میکند.
خانواده ECU اطلاعات مهمی درباره معماری یونیت می‌دهد، اما برای تصمیم تعمیر کافی نیست. Bosch ME7، ME17، Delphi MT80 یا Continental SIM2K هرکدام ده‌ها نسخه و کالیبراسیون دارند. خودرو، موتور، شماره قطعه، HW/SW و وضعیت واقعی یونیت باید کنار هم بررسی شوند.
در KEYLINE369 روند تعمیر ECU خودرو از عیب‌یابی شروع میشود؛ سپس بر اساس نتیجه تست، تعمیر سخت‌افزار، پروگرام، بازیابی اطلاعات، کلون یا تعویض یونیت انتخاب میشود. اگر از مدل ECU خود مطمئن نیستید، عکس لیبل یونیت و مشخصات خودرو برای بررسی اولیه مفید است.
هدف از عیب‌یابی مرحله‌ای این است که تعمیر ECU خودرو فقط پس از رد شدن ایرادهای بیرونی انجام شود.

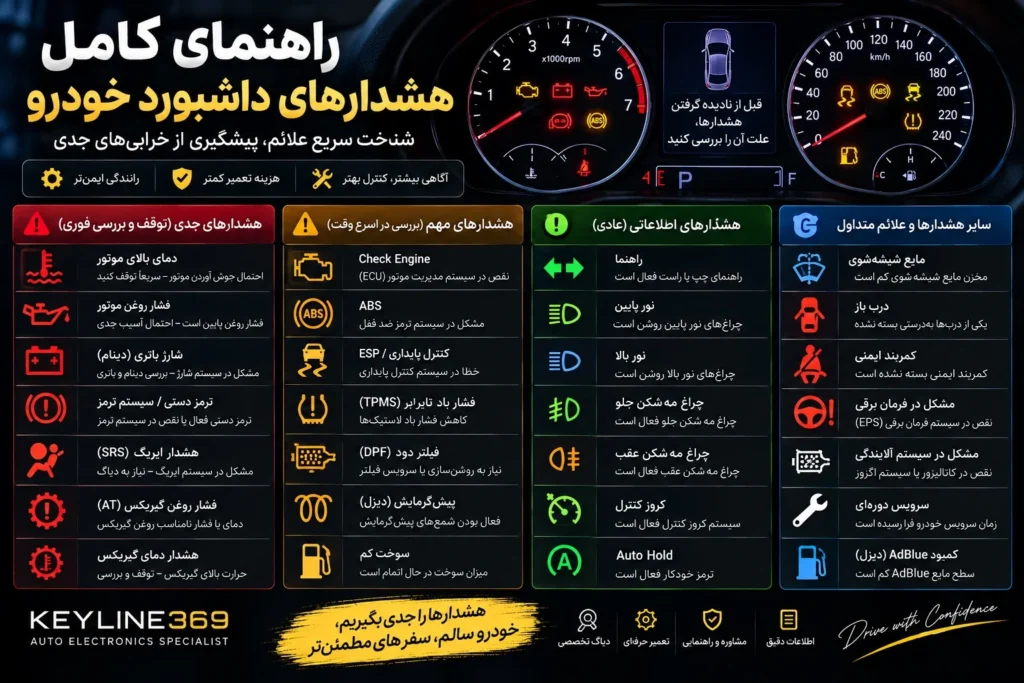

چراغ‌های پشت آمپر برای اطلاع دادن وضعیت سیستم‌های مختلف خودرو طراحی شده‌اند. روشن شدن یک چراغ الزاماً به معنی خرابی ECU نیست؛ بعضی چراغ‌ها فقط وضعیت یک سیستم را نشان می‌دهند و بعضی دیگر هشدار می‌دهند که خودرو باید بررسی شود. رنگ چراغ نیز مهم است: به‌طور کلی چراغ قرمز میتواند نشان‌دهنده وضعیت جدی و نیازمند توجه فوری باشد، چراغ زرد یا نارنجی معمولاً نیاز به بررسی و عیب‌یابی را نشان می‌دهد و چراغ‌های سبز یا آبی اغلب وضعیت فعال بودن یک عملکرد را اعلام می‌کنند. با این حال معنی دقیق هر علامت باید با دفترچه همان خودرو تطبیق داده شود.

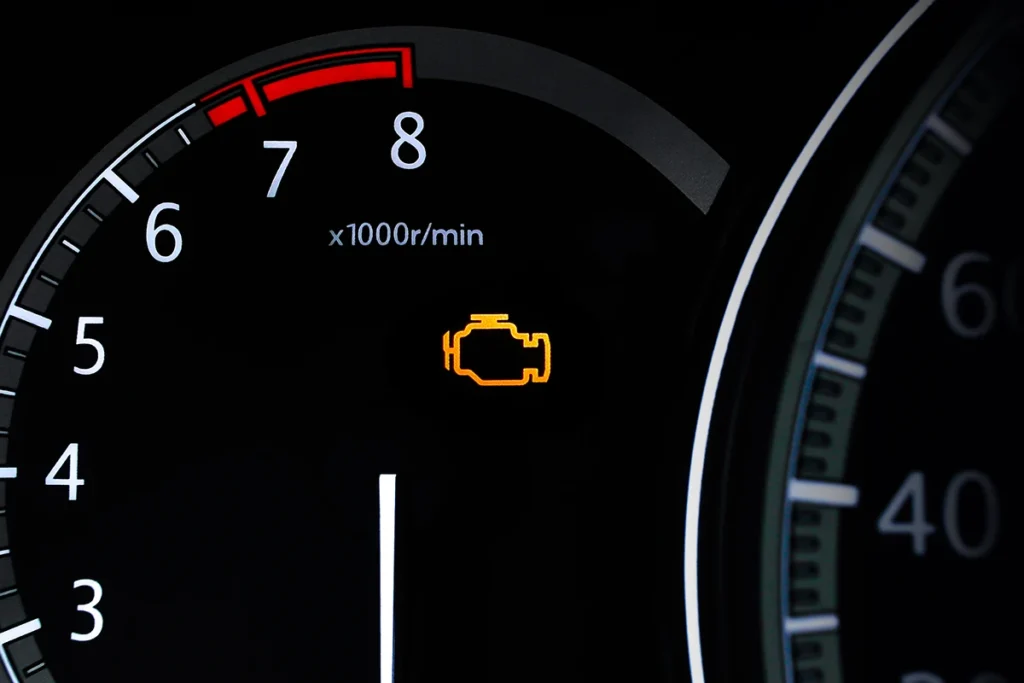

چراغ چک یکی از مهم‌ترین علائمی است که با سیستم مدیریت موتور ارتباط دارد. روشن شدن آن یعنی ECU یا سیستم تشخیص عیب خودرو یک خطا را ثبت یا تشخیص داده است؛ اما این موضوع بهتنهایی ثابت نمی‌کند خود ECU خراب شده. علت میتواند از سنسورها، عملگرها، احتراق، سوخت‌رسانی، سیمکشی، اتصالات یا سایر بخش‌های مرتبط باشد.
اگر چراغ چک ثابت روشن است، بهتر است کدهای خطا با دستگاه دیاگ خوانده و همراه با پارامترهای زنده بررسی شوند. اگر چراغ چک چشمک می‌زند، به‌خصوص همراه با بد کار کردن موتور، باید موضوع جدی‌تر گرفته شود؛ چون در بعضی خودروها میتواند با بدسوزی شدید و خطر آسیب به کاتالیزور مرتبط باشد. پاک کردن DTC بدون پیدا کردن علت اصلی، تعمیر ECU خودرو محسوب نمیشود.
چراغ قرمز روغن معمولاً با فشار روغن موتور ارتباط دارد. اگر هنگام کار کردن موتور روشن بماند، ادامه رانندگی میتواند خطر آسیب مکانیکی جدی داشته باشد. در چنین شرایطی باید در محل امن توقف کرد، موتور را خاموش کرد و سطح روغن و علت هشدار بررسی شود. مشکل ممکن است از سطح روغن، فشار واقعی روغن، سنسور یا مدار مربوط باشد و تشخیص آن با حدس زدن درست نیست.
روشن ماندن علامت باتری بعد از روشن شدن موتور معمولاً به سیستم شارژ مربوط است، نه اینکه الزاماً خود باتری خراب باشد. دینام، تسمه، سیمکشی، اتصالات، فیوزهای اصلی یا مدار شارژ میتوانند عامل باشند. افت ولتاژ سیستم برق گاهی باعث ایجاد خطاهای متعدد در یونیت‌های الکترونیکی میشود؛ به همین دلیل قبل از اعلام خرابی ECU، ولتاژ باتری و شارژ باید بررسی شود.
هشدار دمای بالای موتور را باید جدی گرفت. افزایش بیش از حد دما ممکن است به موتور آسیب بزند. در صورت نمایش هشدار جدی دما، خودرو باید در محل امن متوقف و علت بررسی شود. سطح مایع خنک‌کننده، نشتی، فن، ترموستات، واترپمپ، سنسور دما و مدارهای مربوط از مواردی هستند که بسته به خودرو بررسی میشوند. باز کردن درِ سیستم خنک‌کننده در حالت داغ میتواند خطرناک باشد.
چراغ ABS نشان‌دهنده وجود ایراد یا وضعیت خاص در سیستم ترمز ضدقفل است. چراغ ESP یا کنترل پایداری نیز ممکن است هنگام مداخله سیستم چشمک بزند یا در صورت وجود ایراد ثابت روشن بماند. سنسور سرعت چرخ، سیمکشی، یونیت ABS/ESP، تغذیه و ارتباط شبکه از موارد قابل بررسی هستند. این سیستم‌ها یونیت مستقل دارند و روشن شدن چراغشان به معنی خرابی ECU موتور نیست.
اگر چراغ SRS یا Airbag بعد از تست اولیه خاموش نشود، سیستم ایمنی غیرفعال یا دارای خطا میتواند باشد. علت ممکن است در سنسورها، اتصالات، سیمکشی، یونیت ایربگ یا اجزای مرتبط باشد. چون ایربگ یک سیستم ایمنی است، دستکاری اتصالات یا قطعات آن بدون روش صحیح توصیه نمیشود و خطا باید با تجهیزات مناسب بررسی شود.
روشن شدن چراغ EPS میتواند با سیستم کمک‌فرمان برقی مرتبط باشد و در بعضی شرایط فرمان سنگین‌تر شود. ولتاژ پایین باتری، تغذیه، سنسورها، موتور یا یونیت EPS و ارتباط شبکه از مواردی هستند که بسته به خودرو بررسی میشوند. ECU موتور و EPS دو کنترلر جدا هستند، هرچند ممکن است از طریق شبکه خودرو با یکدیگر اطلاعات ردوبدل کنند.
چراغ TPMS معمولاً کاهش فشار یک یا چند تایر یا ایراد سیستم پایش فشار باد را اعلام میکند. اولین کار، بررسی فشار واقعی تایرها در حالت مناسب است. اگر فشارها صحیح باشند اما هشدار باقی بماند، سنسورها، باتری داخلی سنسور، ریست یا یادگیری و وضعیت سیستم بررسی میشود. این هشدار نیز ارتباط مستقیمی با خرابی ECU موتور ندارد.
چراغ چک بیشترین ارتباط را با سیستم مدیریت موتور دارد، اما حتی آن هم دلیل قطعی خرابی ECU نیست. افت ولتاژ، خطای شبکه CAN، خرابی یک سنسور یا عملگر و مشکل سیمکشی میتواند باعث ثبت خطا در ECU شود. برای تعمیر ECU خودرو ابتدا کد خطا، Freeze Frame در صورت وجود، پارامترهای زنده، تغذیه و زمین و ارتباط شبکه بررسی میشوند. فقط وقتی تستها نشان دهند ایراد از داخل یونیت است، سراغ تعمیر برد یا پروگرام می‌رویم.
نکته: شکل و مفهوم بعضی چراغ‌ها بین سازندگان متفاوت است. برای تصمیم نهایی همیشه دفترچه راهنمای همان خودرو و نتیجه عیب‌یابی تخصصی ملاک قرار می‌گیرد.
جواب چند سؤال رایج قبل از تعمیر ECU؛ چون روشن شدن چراغ چک یا روشن نشدن خودرو همیشه به معنی خرابی کامپیوتر موتور نیست.
نه. روشن شدن چراغ چک یعنی سیستم مدیریت موتور خطایی را تشخیص داده یا ثبت کرده است. علت میتواند سنسور، عملگر، احتراق، سوخت‌رسانی، سیمکشی، افت ولتاژ یا ارتباط شبکه باشد. ابتدا باید کد خطا و پارامترهای مرتبط بررسی شوند؛ فقط بعد از تست می‌توان درباره خرابی خود ECU نظر داد.
بله، خرابی ECU یکی از احتمالهاست اما تنها علت نیست. تغذیه ECU، فیوز و رله، سنسور دور موتور، سیستم سوخت و جرقه، ایموبلایزر، سیمکشی و شبکه خودرو نیز میتوانند باعث روشن نشدن موتور شوند. قبل از باز کردن ECU این موارد باید بررسی شوند.
در بعضی خودروها ECU فرمان دریچه گاز برقی را مدیریت میکند، بنابراین ایراد در مدارهای مرتبط ECU میتواند یکی از علتها باشد. با این حال خود دریچه گاز، پدال گاز، سنسورها، سیمکشی، تغذیه و کالیبراسیون نیز باید بررسی شوند. ثبت خطای دریچه گاز بهتنهایی اثبات خرابی ECU نیست.
تشخیص با یک کد خطا انجام نمیشود. تغذیه و اتصال بدنه، فیوز و رله، ورودی سنسورها، خروجیهای ECU، ارتباط دیاگ و CAN و سیمکشی بررسی میشوند. اگر این موارد سالم باشند و تستها ایراد داخل یونیت را نشان دهند، ECU برای بررسی سختافزاری یا نرمافزاری باز میشود.
به نوع خرابی بستگی دارد. بسیاری از ایرادهای مدار تغذیه، بخش خروجی، مسیرهای برد یا مشکلات نرمافزاری قابل بررسی و در شرایط مناسب قابل تعمیر هستند. اگر آسیب شدید باشد یا قطعات و اطلاعات لازم قابل بازیابی نباشند، ممکن است تعویض ECU منطقی‌تر باشد.
در بسیاری از خودروها ECU جایگزین باید با سیستم امنیتی و اطلاعات خودرو هماهنگ شود. بسته به مدل، پروگرام، کدینگ، انتقال اطلاعات یا هماهنگ‌سازی ایموبلایزر ممکن است لازم باشد. بنابراین یک ECU سالم الزاماً به‌صورت مستقیم روی هر خودروی مشابه روشن نمیشود.
بله. پلاریته اشتباه، اضافهولتاژ، اتصال کوتاه و نفوذ رطوبت میتوانند به مدارهای حفاظتی، تغذیه، درایورها یا مسیرهای برد آسیب بزنند. شدت آسیب به طراحی ECU و شرایط اتفاق بستگی دارد و باید روی برد بررسی شود.
هزینه ثابت نیست و به مدل ECU، نوع خرابی، نیاز به تعمیر برد یا پروگرام، وضعیت اطلاعات داخل یونیت و زمان عیب‌یابی بستگی دارد. برای برآورد دقیق‌تر، مدل خودرو و در صورت امکان عکس واضح از لیبل ECU و شرح علائم اولیه کمک‌کننده است.
