ECU خودرو چیست؟ علائم خرابی، دلایل آسیب و راهنمای عیب‌یابی و تعمیر ایسیو

ECU به‌معنای واحد کنترل الکترونیکی است و فقط به موتور محدود نمی‌شود؛ در این مقاله منظور از ECU، واحد کنترل موتور است که یکی از بخش‌های مهم مدیریت الکترونیکی خودرو به شمار می‌رود. وقتی راننده با علائمی مثل روشن شدن چراغ چک، بد کار کردن موتور، خاموش شدن ناگهانی، مشکل در استارت یا ثبت خطاهای متعدد روبه‌رو می‌شود، گاهی اولین حدس «خرابی ایسیو» است؛ اما واقعیت این است که بسیاری از این نشانه‌ها می‌توانند از سنسورها، عملگرها، سیم‌کشی، کانکتورها، تغذیه یا اتصال بدنه ایجاد شوند. بنابراین تشخیص خرابی ECU باید نتیجه عیب‌یابی باشد، نه نقطه شروع آن.

در این راهنمای جامع Keyline369 بررسی می‌کنیم ECU چیست، چه وظایفی دارد، چه عواملی می‌توانند به آن آسیب بزنند، علائم احتمالی خرابی ایسیو کدام‌اند، تفاوت خطای ECU با خرابی واقعی چیست و در چه شرایطی تعمیر، پروگرام یا بررسی تخصصی یونیت مطرح می‌شود.

ECU خودرو چیست؟

ECU مخفف Electronic Control Unit است و در بحث موتور معمولاً به یونیتی اشاره می‌کند که بر اساس اطلاعات دریافتی از ورودی‌های مختلف، بخشی از عملکرد موتور را مدیریت می‌کند. معماری الکترونیکی خودروها یکسان نیست و خودروهای جدید می‌توانند چندین واحد کنترل برای موتور، گیربکس، بدنه، ترمز، ایمنی و سایر سامانه‌ها داشته باشند. بنابراین اصطلاح «کامپیوتر خودرو» اگرچه رایج است، اما نباید این تصور را ایجاد کند که تمام عملکردهای الکترونیکی خودرو الزاماً توسط یک یونیت واحد کنترل می‌شوند.

ECU چگونه با اجزای خودرو در ارتباط است؟

برای کنترل صحیح موتور، ECU اطلاعاتی را از ورودی‌ها دریافت و بر اساس منطق کنترلی و نرم‌افزار خود فرمان‌هایی را به بخش‌های مرتبط ارسال می‌کند. نوع ورودی‌ها و خروجی‌ها به طراحی خودرو و موتور بستگی دارد. به همین دلیل هنگام عیب‌یابی باید نقشه و اطلاعات فنی همان خودرو در نظر گرفته شود و نمی‌توان یک روش ثابت را برای همه مدل‌ها به کار برد.

وظیفه ECU در خودرو چیست؟

وظایف دقیق ECU به نوع خودرو و سیستم مدیریت موتور وابسته است. به‌طور کلی این یونیت در مدیریت عملکرد موتور نقش مرکزی دارد و اطلاعات سنسورها را پردازش می‌کند تا فرمان‌های لازم به اجزای مرتبط ارسال شوند. برخی پارامترها و استراتژی‌ها نیز توسط نرم‌افزار و کالیبراسیون سازنده تعیین می‌شوند.

پردازش اطلاعات سنسورها

سنسورها وضعیت بخش‌های مختلف موتور و شرایط عملکرد را به سیستم مدیریت موتور گزارش می‌کنند. اگر داده یک سنسور غیرمنطقی باشد، سیم‌کشی آن دچار ایراد شود یا تغذیه و اتصال مناسب وجود نداشته باشد، ممکن است خطا ثبت شود یا عملکرد موتور تحت تأثیر قرار گیرد. این موضوع یکی از دلایلی است که نشان می‌دهد مشاهده نام یک سنسور در خطا الزاماً به معنی خرابی خود سنسور یا ECU نیست.

کنترل عملگرها

ECU بر اساس اطلاعات ورودی و برنامه داخلی، عملگرهای مرتبط را کنترل می‌کند. برای تشخیص ایراد در این بخش، گاهی علاوه بر دیاگ به اندازه‌گیری‌های الکتریکی و بررسی سیگنال نیاز است. تجهیزات حرفه‌ای عیب‌یابی می‌توانند در کنار خواندن اطلاعات یونیت، امکان اندازه‌گیری ولتاژ، مقاومت، جریان یا مشاهده شکل سیگنال را نیز فراهم کنند.

علائم خرابی ECU خودرو چیست؟

هیچ علامت واحدی وجود ندارد که به تنهایی خرابی ECU را قطعی کند. نشانه‌های زیر می‌توانند در برخی خرابی‌های الکترونیکی دیده شوند، اما هرکدام علت‌های دیگری نیز دارند. بنابراین این بخش را باید «نشانه‌های نیازمند بررسی» دانست، نه فهرست تشخیص قطعی ایسیو.

1. روشن شدن چراغ چک

چراغ چک می‌تواند در اثر طیف گسترده‌ای از ایرادهای سیستم مدیریت موتور روشن شود. وجود چراغ چک به خودی خود نشان‌دهنده سوختن یا خرابی ECU نیست. اولین اقدام منطقی، خواندن خطاها و سپس بررسی علت ثبت آن‌هاست.

2. استارت خوردن اما روشن نشدن خودرو

روشن نشدن موتور می‌تواند به سیستم سوخت‌رسانی، جرقه، برق‌رسانی، سنسورها، سیستم امنیتی، سیم‌کشی و عوامل متعدد دیگر مربوط باشد. اگر خودرو استارت می‌خورد ولی روشن نمی‌شود، قبل از متهم کردن ECU باید مسیر عیب‌یابی مرحله‌به‌مرحله طی شود.

3. خاموش شدن ناگهانی یا عملکرد ناپایدار

خاموش شدن ناگهانی یا عملکرد نامنظم موتور ممکن است از قطع تغذیه، اتصال نامناسب، خرابی سنسور، ایراد در سیم‌کشی یا مشکلات دیگر ناشی شود. اگر ایراد به‌صورت متناوب رخ می‌دهد، ثبت شرایط وقوع مشکل و بررسی داده‌ها می‌تواند به تشخیص ECU خودرو کمک کند.

4. ثبت خطاهای متعدد یا غیرعادی

ثبت چند خطا به‌صورت هم‌زمان همیشه نشانه خرابی ECU نیست. افت ولتاژ، مشکل در تغذیه، اتصال بدنه نامناسب یا اختلال ارتباطی می‌تواند چند سیستم را هم‌زمان تحت تأثیر قرار دهد. بنابراین قبل از تعویض یونیت باید شرایط پایه الکتریکی خودرو کنترل شود.

5. عدم ارتباط دستگاه دیاگ با ECU

عدم برقراری ارتباط با یونیت می‌تواند یکی از نشانه‌های مهم باشد، اما باز هم تشخیص نهایی نیست. مشکل در تغذیه ECU، فیوز، سیم‌کشی، شبکه ارتباطی، سوکت دیاگ یا خود تجهیزات تشخیصی نیز می‌تواند باعث عدم ارتباط شود. مسیر ارتباط باید بر اساس نقشه و اطلاعات فنی خودرو بررسی شود.

خودرو سرد روشن می‌شود اما وقتی موتور گرم است استارت می‌خورد و روشن نمی‌شود؛ آیا ECU خراب شده؟

این شکایت برای تعمیرگاه مهم است: خودرو صبح بدون مشکل روشن می‌شود، اما پس از رانندگی و خاموش کردن موتور، استارت می‌خورد و روشن نمی‌شود؛ گاهی هم بعد از خنک شدن دوباره روشن می‌شود. چنین الگویی به‌تنهایی خرابی ECU را ثابت نمی‌کند. ایراد وابسته به دما ممکن است از سنسور دور موتور، سنسور دمای آب، سوکت و سیم‌کشی، تغذیه یونیت یا بخش سوخت‌رسانی باشد. باید خودرو را در همان لحظه بروز ایراد گرم بررسی کرد؛ تست خودرو پس از سرد شدن ممکن است هیچ اشکالی نشان ندهد.

۱. اول مشخص کنید موتور استارت نمی‌خورد یا استارت می‌خورد ولی روشن نمی‌شود

اگر موتور هنگام گرم بودن اصلاً نمی‌چرخد یا استارت بسیار کند است، مسیر بررسی از باتری، اتصالات قدرت، افت ولتاژ و مدار استارت آغاز می‌شود؛ این حالت با «استارت طبیعی اما روشن نشدن» تفاوت دارد. اگر موتور با سرعت معمول می‌چرخد ولی روشن نمی‌شود، پیش از باز کردن ECU باید کدهای خطا، شرایط ثبت آن‌ها و وضعیت ارتباط دستگاه دیاگ با ECU ثبت شود. خاموش بودن چراغ چک یا نداشتن کد خطا، خرابی سنسور یا سیم‌کشی را به‌طور قطعی رد نمی‌کند.

۲. داده‌های زنده را در حالت سرد و گرم مقایسه کنید

تعمیرکار در زمان استارت ناموفق، دور موتور نمایش‌داده‌شده در Live Data، دمای آب گزارش‌شده، ولتاژ تغذیه و وضعیت مجوز استارت را ــ در صورت پشتیبانی خودرو ــ با وضعیت سالم مقایسه می‌کند. نبودن دور موتور در داده زنده می‌تواند سرنخی برای بررسی سنسور موقعیت میل‌لنگ و مسیر سیگنال آن باشد، نه حکم قطعی خرابی سنسور؛ سرعت به‌روزرسانی دستگاه و نوع سیستم نیز مهم است. عدد دمای غیرمنطقی هم بررسی سنسور دمای آب و اتصالاتش را ضروری می‌کند. در راهنمای فنی HELLA درباره سنسور میل‌لنگ بر رد کردن ایراد تغذیه، اکسیدشدگی و قطعی سیم پیش از تعویض سنسور تأکید شده است.

۳. چه زمانی خود ECU در فهرست مظنون‌ها قرار می‌گیرد؟

اگر ارتباط با ECU فقط هنگام گرم شدن قطع می‌شود، ابتدا برق دائم، برق بعد از سوئیچ، اتصال بدنه، رله اصلی و شبکه ارتباطی باید در همان شرایط و بر اساس نقشه همان خودرو اندازه‌گیری شوند. اگر ارتباط برقرار است ولی موتور روشن نمی‌شود، تست تخصصی سیگنال دور موتور، فرمان پاشش و وضعیت سوخت‌رسانی مسیر منطقی‌تری است. راهنمای فنی HELLA برای سنسور دمای آب نیز بررسی خطا، سوکت، سیم‌کشی و مقادیر وابسته به دما را پیش از نتیجه‌گیری درباره یونیت توصیه می‌کند. اندازه‌گیری مدارهای ECU باید توسط تعمیرکار و مطابق نقشه انجام شود؛ تعویض یا پروگرام ECU صرفاً به دلیل روشن‌نشدن موتور در حالت گرم، تشخیص معتبر نیست.

اطلاعات مفید برای مراجعه: مدت رانندگی پیش از بروز ایراد، مدت توقف تا استارت ناموفق، اینکه استارت با سرعت طبیعی می‌چرخد یا نه، زمان لازم برای روشن شدن دوباره پس از سرد شدن و عکس کدهای خطا یا داده زنده را ثبت کنید. این جزئیات کمک می‌کند ایراد حرارتی واقعی از مشکل تصادفی یا ضعف برق جدا شود.

دیاگ به ECU وصل نمی‌شود، اما به BCM یا ABS وصل می‌شود؛ مشکل از کجاست؟

گاهی دستگاه عیب‌یاب با یونیت بدنه (BCM)، ترمز ABS یا پشت‌آمپر ارتباط دارد، ولی هنگام ورود به ECU موتور پیام «No Communication» می‌دهد. این وضعیت به‌تنهایی به معنی سوختن ایسیو یا پاک شدن برنامه آن نیست. اول باید مشخص شود مشکل فقط در ارتباط با موتور است یا دستگاه، چند یونیت دیگر را هم نمی‌بیند. همچنین «روشن نشدن موتور» و «ارتباط نگرفتن دیاگ» دو علامت جدا هستند که ممکن است علت مشترک داشته باشند، اما همیشه هم‌زمان رخ نمی‌دهند.

اگر فقط ECU موتور پاسخ نمی‌دهد

قدم اول: مدل، سال، نوع موتور و گزینه انتخاب‌شده در دستگاه دیاگ را کنترل کنید؛ انتخاب اشتباه خودرو یا پروتکل گاهی باعث خطای ارتباط می‌شود. سپس بررسی کنید آیا با دستگاه یا نرم‌افزار سازگار دیگری هم همین نتیجه دیده می‌شود. وجود ارتباط با BCM یا ABS نشان می‌دهد دست‌کم بخشی از مسیر عیب‌یابی کار می‌کند، نه اینکه تغذیه و شبکه ECU موتور حتماً سالم است.
قدم دوم: تعمیرکار با نقشه همان خودرو، فیوزها، رله اصلی، برق دائم و برق بعد از سوئیچ، اتصال بدنه ECU و مسیر ارتباط آن تا شبکه یا گیت‌وی را بررسی می‌کند. خطای «عدم ارتباط با ECM» که در یونیت‌های دیگر ثبت شده نیز سرنخ است، ولی بدون تست برق و شبکه، حکم خرابی خود ECU محسوب نمی‌شود.

اگر هیچ یونیتی با دیاگ ارتباط ندارد

در این حالت ابتدا باید اتصال دستگاه، وضعیت سوئیچ، تغذیه و بدنه سوکت عیب‌یابی، کابل و تنظیمات دستگاه بررسی شود. خرابی مسیر ارتباطی مشترک یا گیت‌وی هم بسته به معماری خودرو مطرح است. این وضعیت با حالتی که فقط ECU موتور در دسترس نیست یکسان نیست و مسیر عیب‌یابی متفاوتی دارد.

قبل از سفارش تعمیر یا تعویض ECU چه اطلاعاتی آماده کنیم؟

مدل و سال خودرو، نوع موتور، عکس پیام خطای دستگاه، نام یونیت‌هایی که پاسخ می‌دهند، وضعیت استارت و روشن شدن موتور، و سابقه آب‌خوردگی، باتری‌به‌باتری یا تعمیر سیم‌کشی را ثبت کنید. این اطلاعات به انتخاب تست بعدی کمک می‌کند. از اتصال آزمایشی برق به پایه‌های ECU، جدا کردن تصادفی یونیت‌ها یا تعویض ایسیو صرفاً بر اساس پیام دیاگ خودداری کنید؛ پایه‌ها و روش تست در هر خودرو متفاوت‌اند.

تفاوت خطای ECU با خرابی واقعی ECU

یکی از اشتباهات پرهزینه در تعمیرات الکترونیک خودرو این است که وجود کد خطا با خرابی قطعی یونیت برابر در نظر گرفته شود. سیستم تشخیصی اطلاعاتی درباره وضعیت مشاهده‌شده ارائه می‌دهد، اما تعمیرکار باید علت آن وضعیت را پیدا کند. ابزارهای حرفه‌ای Bosch برای تشخیص یونیت‌ها علاوه بر خواندن خطا، بسته به تجهیزات و نرم‌افزار امکان مشاهده مقادیر واقعی، تست عملگرها و استفاده از ابزارهای اندازه‌گیری را فراهم می‌کنند؛ همین موضوع نشان می‌دهد عیب‌یابی حرفه‌ای فراتر از خواندن یک کد خطاست.

برای آشنایی بیشتر با رویکرد تشخیص حرفه‌ای می‌توانید به منبع رسمی Bosch درباره ابزارهای تشخیص ECU مراجعه کنید.

دلایل احتمالی آسیب دیدن ECU خودرو

علت خرابی یک ECU باید موردی بررسی شود و نمی‌توان بدون تست، علت را قطعی اعلام کرد. با این حال چند گروه از مشکلات الکتریکی و محیطی می‌توانند در ارزیابی فنی مورد توجه قرار گیرند.

مشکلات تغذیه و ولتاژ

هر یونیت الکترونیکی برای عملکرد صحیح به تغذیه و اتصال بدنه مناسب نیاز دارد. قبل از نتیجه‌گیری درباره خرابی داخلی ECU باید وضعیت برق‌رسانی، فیوزها، رله‌های مرتبط، اتصالات و شرایط باتری و سیستم شارژ بر اساس مشخصات خودرو بررسی شود.

رطوبت و نفوذ آب

اگر محل نصب یا سوکت‌های یونیت در معرض رطوبت قرار گرفته باشند، خوردگی و آسیب اتصالات می‌تواند عملکرد سیستم را مختل کند. مشاهده آثار آب یا خوردگی باید جدی گرفته شود و علاوه بر خود یونیت، علت ورود رطوبت نیز برطرف شود.

اتصال کوتاه در مدارهای مرتبط

ایراد در سیم‌کشی یا قطعات متصل به خروجی‌ها می‌تواند فشار الکتریکی نامناسبی به مدار وارد کند. در تعمیر اصولی، فقط تعمیر یونیت کافی نیست و باید علت خارجی ایجادکننده خرابی نیز پیدا شود؛ در غیر این صورت احتمال تکرار مشکل وجود دارد.

دستکاری یا تعمیر غیراصولی

باز کردن یونیت، لحیم‌کاری یا پروگرام بدون شناخت سخت‌افزار و روش صحیح می‌تواند وضعیت را پیچیده‌تر کند. در برخی ECUها اطلاعات نرم‌افزاری و داده‌های اختصاصی خودرو اهمیت زیادی دارند و هرگونه عملیات باید با ابزار مناسب و نسخه پشتیبان انجام شود.

بعد از باتری‌به‌باتری اشتباه، خودرو روشن نمی‌شود؛ آیا ECU سوخته است؟

یکی از پرسش‌های مهم پس از امداد باتری این است که «بعد از باتری‌به‌باتری، پشت‌آمپر روشن می‌شود اما موتور استارت نمی‌خورد یا دیاگ به ایسیو وصل نمی‌شود؛ آیا کامپیوتر خودرو سوخته است؟» ابتدا باید معلوم شود اتصال کابل‌ها طبق دفترچه خودرو انجام شده یا قطب مثبت و منفی اشتباه وصل شده‌اند. باتری ضعیف، اتصال اشتباه قطب‌ها و استفاده از محل نامناسب برای اتصال کابل سه وضعیت متفاوت‌اند و هیچ‌کدام به‌تنهایی خرابی ECU را اثبات نمی‌کنند. در دفترچه رسمی تویوتا نیز تأکید شده اتصال کابل کمکی باید فقط به پایانه‌ها و نقاط مشخص‌شده انجام شود؛ اتصال نادرست می‌تواند به تجهیزات الکترونیکی آسیب بزند.

۱. چه زمانی باید تلاش برای استارت را متوقف کرد؟

اگر هنگام اتصال کابل جرقه شدید، بوی سوختگی، دود، داغ شدن غیرعادی کابل یا باتری دیده شده است، دوباره استارت نزنید و برای آزمایش، کابل‌ها را به‌صورت حدسی جابه‌جا نکنید. خودرو باید در وضعیت ایمن باقی بماند و بررسی به فرد متخصص سپرده شود. اگر صرفاً باتری تخلیه شده و اتصال طبق دستورالعمل همان خودرو بوده است، روشن نشدن موتور هنوز می‌تواند از ضعف باتری، افت ولتاژ هنگام استارت یا اتصال نامناسب ناشی شود. در خودروهای هیبریدی و برقی، روش امداد باتری ۱۲ ولت و نقاط اتصال ممکن است اختصاصی باشد؛ هرگز به مدار ولتاژبالا دست نزنید.

۲. تعمیرکار پیش از باز کردن ECU چه چیزهایی را اندازه می‌گیرد؟

ابتدا شرح دقیق اتفاق ثبت می‌شود: خودرو پیش از باتری‌به‌باتری روشن می‌شد یا نه، کابل‌ها به کدام نقاط متصل شدند، آیا قطب‌ها برای لحظه‌ای برعکس بوده‌اند و اکنون پشت‌آمپر، استارت و قفل مرکزی چه رفتاری دارند. سپس باتری و اتصالات آن، فیوزهای اصلی و فیوزهای تغذیه مدیریت موتور، رله‌های مرتبط و اتصال بدنه بررسی می‌شوند. در صورت نیاز، ولتاژ در شرایط بار نیز اندازه‌گیری می‌شود؛ صرف مشاهده ۱۲ ولت در حالت بی‌بار، سالم بودن مسیر تغذیه را ثابت نمی‌کند.

اگر دستگاه دیاگ به BCM یا ABS متصل می‌شود اما ECU موتور پاسخ نمی‌دهد، تعمیرکار با نقشه همان خودرو برق دائم، برق بعد از سوئیچ، بدنه و مسیر شبکه ECU را بررسی می‌کند. اگر هیچ یونیتی پاسخ نمی‌دهد، تغذیه سوکت عیب‌یابی، کابل دستگاه و شبکه مشترک نیز مطرح است. شماره پایه‌ها و محل فیوزها برای همه خودروها یکسان نیست؛ وصل کردن برق مستقیم به پایه‌های ناشناس ECU یا تعویض آزمایشی فیوز با آمپراژ بالاتر می‌تواند آسیب را بیشتر کند.

۳. چه زمانی آسیب داخلی ECU مطرح می‌شود؟

اگر پس از تأیید سلامت باتری، فیوزها، رله‌ها، تغذیه، اتصال بدنه و شبکه همچنان ECU پاسخ نمی‌دهد یا عملکرد خروجی‌های آن غیرعادی است، بررسی تخصصی خود یونیت منطقی می‌شود. در این مرحله باید بین آسیب سخت‌افزاری، مشکل سیم‌کشی و اختلال ارتباطی تفاوت گذاشت. پاک کردن خطاها، پروگرام فوری یا خرید ECU دست‌دوم پیش از این تست‌ها ممکن است هزینه ایجاد کند و علت اصلی را باقی بگذارد. برای استعلام، مدل و سال خودرو، نوع باتری‌به‌باتری، نشانه‌های لحظه اتصال و عکس خطاهای دیاگ را ارائه کنید؛ این اطلاعات از حدس «ایسیو سوخته» بسیار مفیدتر است.

مراحل اصولی عیب‌یابی ECU خودرو

عیب‌یابی صحیح باید از ساده‌ترین و قابل‌اندازه‌گیری‌ترین موارد شروع شود و به سمت بررسی‌های تخصصی‌تر برود. ترتیب دقیق بسته به خودرو و علائم متفاوت است، اما منطق کلی جلوگیری از تعویض قطعه بر اساس حدس است.

مرحله اول: بررسی شرح ایراد

زمان بروز مشکل، سرد یا گرم بودن موتور، دائمی یا مقطعی بودن ایراد، تعمیرات اخیر، وضعیت باتری و هر اتفاقی که قبل از خرابی رخ داده می‌تواند سرنخ ایجاد کند. شرح دقیق مشتری بخش مهمی از فرایند تشخیص است.

مرحله دوم: بررسی ظاهری و اتصالات

سوکت‌ها، سیم‌کشی قابل مشاهده، آثار رطوبت، خوردگی، دستکاری و وضعیت اتصالات باید بررسی شوند. هدف این مرحله پیدا کردن مشکلات واضح قبل از ورود به تست‌های پیچیده‌تر است.

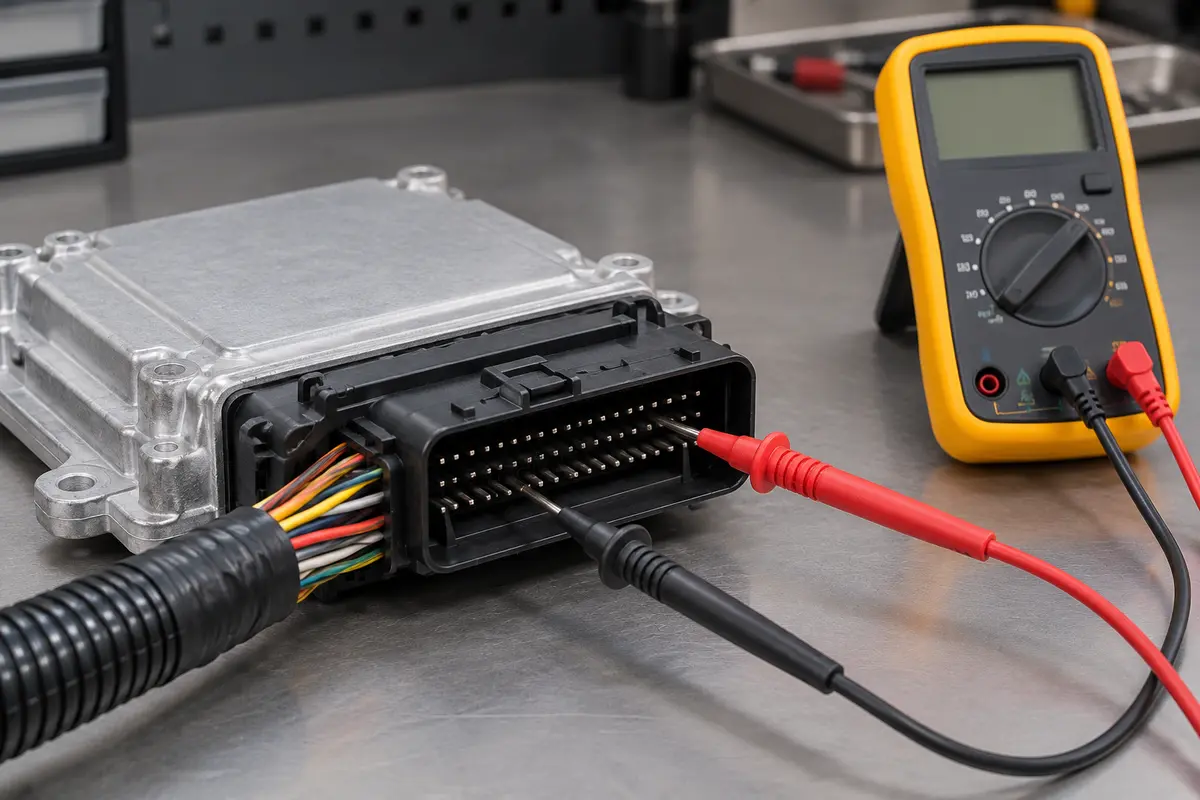

مرحله سوم: بررسی تغذیه و اتصال بدنه

یونیتی که تغذیه مناسب ندارد ممکن است کاملاً سالم باشد اما پاسخ ندهد. بنابراین اندازه‌گیری صحیح برق و اتصال بدنه طبق نقشه خودرو اهمیت زیادی دارد. حدس زدن ولتاژ یا پایه‌ها بدون اطلاعات فنی خودرو روش قابل اتکایی نیست.

مرحله چهارم: دیاگ و بررسی خطاها

در صورت امکان ارتباط، خطاهای ذخیره‌شده و اطلاعات مرتبط بررسی می‌شوند. سامانه‌های تشخیصی حرفه‌ای می‌توانند خطاها، مقادیر واقعی و عملکرد اجزا را در اختیار تعمیرکار قرار دهند؛ اما نتیجه باید همراه با تست‌های الکتریکی و شرایط واقعی خودرو تفسیر شود.

مرحله پنجم: تست مدارهای مرتبط

اگر خطا به یک سنسور یا عملگر اشاره دارد، باید مدار مربوطه بر اساس دستورالعمل فنی بررسی شود. در این مرحله ممکن است اندازه‌گیری ولتاژ، مقاومت یا شکل سیگنال لازم باشد. نوع تست به مدار و طراحی خودرو وابسته است.

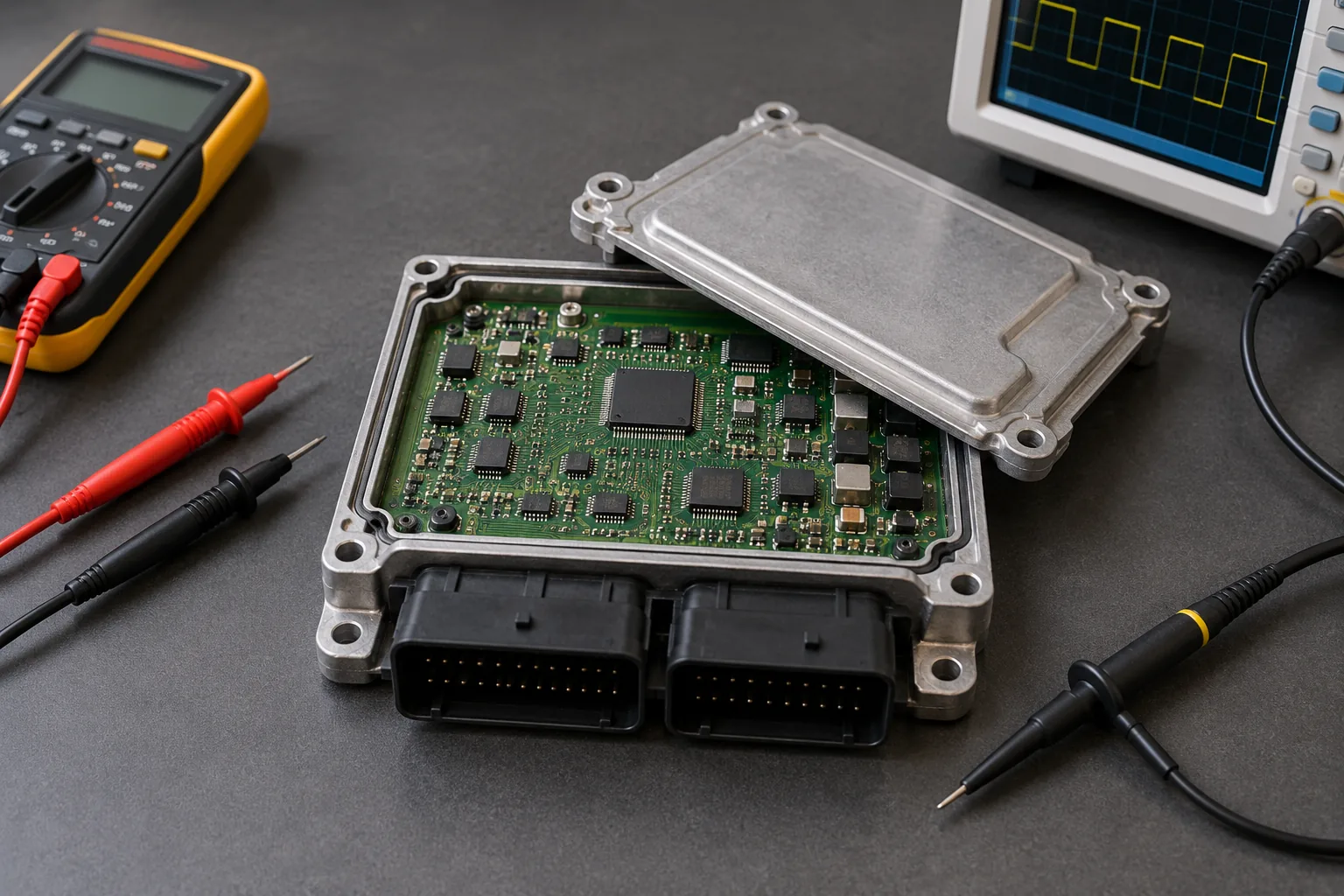

مرحله ششم: بررسی تخصصی خود ECU

وقتی تغذیه، ارتباط، سیم‌کشی و اجزای مرتبط بررسی شدند و شواهد همچنان به یونیت اشاره دارند، بررسی تخصصی ECU مطرح می‌شود. این بررسی می‌تواند بسته به نوع خرابی شامل ارزیابی سخت‌افزار یا نرم‌افزار باشد.

چند خطای سنسور هم‌زمان ثبت شده؛ آیا ولتاژ مرجع ۵ ولت ECU قطع شده است؟

گاهی خودرو بد گاز می‌خورد، وارد حالت محدودیت توان می‌شود یا حتی روشن نمی‌شود و دستگاه دیاگ هم‌زمان چند خطای ظاهراً نامرتبط از سنسورها نشان می‌دهد. در چنین وضعیتی، قبل از تعویض چند سنسور یا باز کردن ایسیو باید مدار ولتاژ مرجع ۵ ولت (5V Reference) بررسی شود. این ولتاژ با برق ۱۲ ولت باتری تفاوت دارد؛ ECU در بسیاری از خودروها برای بعضی سنسورها تغذیه مرجع تنظیم‌شده فراهم می‌کند. اگر یکی از قطعات یا سیم‌های متصل به یک شاخه مشترک اتصال کوتاه کند، ممکن است عملکرد چند سنسور با هم مختل شود؛ البته همه سنسورها در تمام خودروها از یک شاخه مشترک استفاده نمی‌کنند.

۱. از روی کدهای خطا و نقشه مشخص کنید کدام سنسورها مدار مشترک دارند

کدهایی مانند P0641، P0651 یا P0697 در برخی خودروها به مدارهای مرجع سنسور مربوط‌اند، اما معنی دقیق و شرایط ثبت هر کد باید در اطلاعات تعمیراتی همان مدل بررسی شود. ثبت چند کد سنسور فشار، موقعیت پدال گاز یا سنسورهای دیگر به‌تنهایی ثابت نمی‌کند همه آن قطعات خراب‌اند. تعمیرکار ابتدا کدها و داده‌های لحظه‌ای را ذخیره می‌کند، سپس از روی نقشه برق مشخص می‌کند کدام سوکت‌ها واقعاً روی یک مدار مرجع قرار دارند. برای نمونه، در دستورالعمل تشخیص P0641 بعضی خودروهای جنرال‌موتورز توضیح داده شده که اتصال کوتاه یک سنسور می‌تواند سنسورهای دیگرِ همان مدار را هم تحت تأثیر بگذارد؛ این آرایش را نباید بدون نقشه به خودروهای دیگر تعمیم داد.

۲. ولتاژ مرجع را با مولتی‌متر و در شرایط صحیح اندازه بگیرید

پس از بررسی تغذیه اصلی و اتصال بدنه ECU، ولتاژ مرجع در نقطه‌ای که سازنده مشخص کرده اندازه‌گیری می‌شود؛ در بسیاری از مدارها مقدار سالم نزدیک ۵ ولت است، اما حد مجاز باید از راهنمای همان ECU خوانده شود. ولتاژ نزدیک صفر می‌تواند از اتصال کوتاه سنسور، آسیب دسته‌سیم یا مشکل تغذیه مرجع ناشی شود و به‌تنهایی دلیل سوختن ECU نیست. اندازه‌گیری باید با پایه‌شناسی درست و ابزار مناسب انجام شود؛ وصل کردن برق ۱۲ ولت به پایه مرجع ۵ ولت یا اتصال آزمایشی پایه‌ها به هم می‌تواند به یونیت آسیب بزند.

۳. افت ولتاژ را به سنسور، دسته‌سیم یا خود ECU محدود کنید

اگر نقشه و روش رسمی خودرو اجازه دهد، تکنسین با سوئیچ خاموش سوکت سنسورهای همان شاخه را به‌ترتیب جدا می‌کند و در شرایط تست مشخص‌شده، برگشت ولتاژ مرجع را بررسی می‌کند. اگر با جدا شدن یک قطعه ولتاژ به محدوده عادی برگشت، باید خود قطعه و سیم‌های نزدیک سوکت آن دقیق‌تر آزمایش شوند؛ این مشاهده به‌تنهایی مجوز تعویض قطعه نیست. اگر ولتاژ همچنان پایین ماند، مسیر دسته‌سیم، اتصالی به بدنه، سوکت‌های آسیب‌دیده و سپس مدار داخلی ECU بررسی می‌شود. ممکن است هنگام جدا کردن سنسورها کدهای موقت تازه‌ای ثبت شوند؛ بنابراین نتیجه تست باید همراه با وضعیت اولیه و دستورالعمل سازنده تفسیر شود.

برای مراجعه به تعمیرگاه: مدل و سال خودرو، کدهای خطا قبل از پاک‌کردن، وضعیت روشن شدن موتور، زمان بروز ایراد و هرگونه تعمیر اخیر سیم‌کشی یا تعویض سنسور را ثبت کنید. این اطلاعات کمک می‌کند علت چند خطای هم‌زمان، به‌جای تعویض حدسی سنسورها یا ECU، مرحله‌به‌مرحله پیدا شود.

تعمیر ECU بهتر است یا تعویض آن؟

پاسخ ثابت برای همه خرابی‌ها وجود ندارد. اگر ایراد مشخص و قابل تعمیر باشد و تعمیر از نظر فنی منطقی انجام شود، ممکن است حفظ یونیت اصلی گزینه مناسبی باشد. در برخی خرابی‌های شدید یا شرایطی که تعمیر مطمئن نیست، تعویض می‌تواند مطرح شود. تصمیم باید پس از تشخیص نوع ECU، شدت آسیب، وضعیت اطلاعات داخلی و شرایط خودرو گرفته شود.

مزیت بررسی ECU اصلی قبل از تعویض

تعویض یونیت می‌تواند علاوه بر هزینه قطعه، نیازمند بررسی سازگاری نرم‌افزاری و هماهنگی با سایر سیستم‌های خودرو باشد. به همین دلیل بهتر است قبل از تصمیم به تعویض، مشخص شود آیا یونیت اصلی واقعاً خراب است و آیا امکان تعمیر اصولی آن وجود دارد.

پروگرام ECU چیست؟

پروگرام ECU اصطلاحی عمومی برای عملیات مرتبط با نرم‌افزار یا داده‌های داخل یونیت است، اما نوع عملیات در خودروها و ECUهای مختلف متفاوت است. به‌روزرسانی نرم‌افزار سازنده، برنامه‌ریزی یک یونیت جایگزین یا انتقال داده در شرایط تعمیر، همگی می‌توانند فرایندها و الزامات متفاوتی داشته باشند. Bosch نیز در معرفی تجهیزات به امکان استفاده از داده‌های سازنده خودرو برای تشخیص و برنامه‌ریزی مجدد یونیت اشاره می‌کند.

آیا هر ECU بعد از تعمیر نیاز به پروگرام دارد؟

خیر، نمی‌توان چنین حکم کلی داد. نیاز به پروگرام به نوع یونیت، نوع خرابی و عملیاتی که روی آن انجام شده بستگی دارد. گاهی تعمیر صرفاً سخت‌افزاری است و در شرایط دیگر بررسی یا بازیابی اطلاعات نرم‌افزاری نیز مطرح می‌شود.

کلون ECU چیست و چه زمانی مطرح می‌شود؟

در حوزه تعمیرات الکترونیکی خودرو، «کلون» معمولاً به انتقال داده‌های مورد نیاز از یک یونیت به یونیت سازگار دیگر اشاره دارد. جزئیات این فرایند به مدل ECU، خودرو و ساختار اطلاعات وابسته است و انجام آن باید فقط در چارچوب تعمیر قانونی خودروی مالک و با تجهیزات تخصصی انجام شود. سازگاری ظاهری دو ECU به تنهایی برای نتیجه‌گیری درباره امکان جایگزینی کافی نیست.

ارتباط ECU و ایموبلایزر

در بسیاری از خودروهای مجهز به سیستم ضدسرقت الکترونیکی، اجازه روشن شدن موتور می‌تواند به تبادل اطلاعات میان بخش‌های امنیتی و مدیریت موتور وابسته باشد. معماری این سیستم در خودروهای مختلف متفاوت است. اگر مشکل روشن نشدن خودرو به سیستم امنیتی مربوط باشد، باید کلید، ایموبلایزر و یونیت‌های مرتبط بر اساس ساختار همان خودرو بررسی شوند.

برای شناخت بهتر این بخش، راهنمای Keyline369 درباره ایموبلایزر خودرو و دلایل روشن نشدن ماشین را نیز مطالعه کنید.

آیا روشن نشدن خودرو یعنی ECU خراب شده است؟

خیر. این یکی از مهم‌ترین نکات این مقاله است. روشن نشدن خودرو می‌تواند ده‌ها علت مختلف داشته باشد و ECU فقط یکی از بخش‌هایی است که ممکن است در فرایند تشخیص بررسی شود. خرابی باتری یا اتصالات، مشکلات سیستم استارت، سوخت‌رسانی، جرقه، سنسورها، سیم‌کشی یا سیستم امنیتی می‌توانند علائم مشابه ایجاد کنند.

آیا با دستگاه دیاگ می‌توان خرابی ECU را قطعی تشخیص داد؟

دیاگ ابزار بسیار مهمی است اما به تنهایی همیشه برای تشخیص قطعی کافی نیست. Bosch در تجهیزات حرفه‌ای تشخیص ECU، ابزار دیاگ را در کنار مولتی‌متر و اسیلوسکوپ ارائه می‌کند تا امکان تحلیل الکتریکی دقیق‌تر نیز وجود داشته باشد. این رویکرد نشان می‌دهد که عیب‌یابی واقعی می‌تواند ترکیبی از خواندن داده‌ها و اندازه‌گیری فیزیکی مدار باشد.

برای آشنایی بیشتر با یکی از نمونه‌های این تجهیزات، صفحه رسمی Bosch KTS 590 مشخصات ابزار، از جمله مولتی‌متر و اسیلوسکوپ دوکاناله، را توضیح می‌دهد.

اشتباهات رایج هنگام مواجهه با خطای ECU

تعویض ECU فقط بر اساس یک کد خطا

کد خطا باید تفسیر شود. تعویض یونیت بدون بررسی مدار، تغذیه و قطعات مرتبط می‌تواند هزینه ایجاد کند بدون اینکه مشکل اصلی برطرف شود.

پاک کردن خطا و تصور تعمیر شدن خودرو

پاک شدن کد خطا به معنی رفع علت نیست. اگر عامل اصلی باقی مانده باشد، خطا یا علائم می‌توانند دوباره ظاهر شوند.

استفاده از یونیت جایگزین بدون بررسی سازگاری

شماره قطعه، نسخه سخت‌افزار و نرم‌افزار و الزامات خودرو می‌توانند در سازگاری نقش داشته باشند. قبل از نصب ECU جایگزین باید اطلاعات فنی همان خودرو بررسی شود.

نادیده گرفتن علت اولیه خرابی

اگر یک اتصال کوتاه، نفوذ آب یا ایراد در برق‌رسانی باعث آسیب شده باشد، تعمیر ECU بدون رفع علت می‌تواند باعث تکرار خرابی شود.

هزینه تعمیر ECU خودرو به چه عواملی بستگی دارد؟

قیمت ثابت برای تمام ECUها منطقی نیست. مدل خودرو و یونیت، نوع خرابی، میزان آسیب، نیاز به تعمیر سخت‌افزاری، وضعیت اطلاعات نرم‌افزاری، نیاز به پروگرام یا عملیات تکمیلی و زمان عیب‌یابی همگی می‌توانند بر هزینه اثر بگذارند. اعلام قیمت دقیق بهتر است بعد از بررسی یونیت و شرایط خودرو انجام شود.

چگونه از آسیب‌های قابل پیشگیری به سیستم الکترونیکی خودرو کم کنیم؟

سرویس صحیح سیستم برق، رسیدگی به مشکلات باتری و شارژ، جلوگیری از نفوذ آب به بخش‌های الکترونیکی و پرهیز از دستکاری غیراصولی سیم‌کشی از اقدامات منطقی هستند. هنگام انجام تعمیرات برقی یا نصب تجهیزات جانبی نیز رعایت روش صحیح و مشخصات سازنده اهمیت دارد.

چه زمانی ECU باید توسط متخصص بررسی شود؟

اگر پس از بررسی اولیه همچنان ارتباط با ECU برقرار نمی‌شود، خطاهای مرتبط پس از رفع مشکلات خارجی بازمی‌گردند، آثار آسیب فیزیکی یا رطوبت مشاهده می‌شود یا شواهد فنی به خرابی داخلی یونیت اشاره دارد، بررسی تخصصی ECU منطقی است. هدف از این بررسی باید مشخص کردن نوع خرابی و امکان تعمیر باشد، نه صرفاً تعویض قطعه.

سوالات متداول درباره ECU خودرو

ECU خودرو همان کامپیوتر ماشین است؟

در زبان عمومی اغلب به ECU کامپیوتر خودرو گفته می‌شود، اما خودرو می‌تواند چندین یونیت کنترل الکترونیکی داشته باشد. ECU موتور یکی از این واحدهاست.

مهم‌ترین علامت خرابی ECU چیست؟

علامت واحد و قطعی وجود ندارد. عدم ارتباط، مشکلات عملکرد موتور یا خطاهای غیرعادی می‌توانند نیاز به بررسی ایجاد کنند، اما تشخیص باید با تست انجام شود.

آیا چراغ چک یعنی ECU خراب است؟

خیر. چراغ چک می‌تواند به دلایل متعدد روشن شود و برای یافتن علت باید خطاها و سیستم مرتبط بررسی شوند. برای توضیح بیشتر، راهنمای علت روشن شدن چراغ چک و ارتباط آن با ECU را بخوانید.

آیا ECU قابل تعمیر است؟

بعضی خرابی‌ها ممکن است قابل تعمیر باشند و برخی دیگر نه. امکان تعمیر به مدل یونیت و نوع و شدت آسیب بستگی دارد.

آیا ECU دست دوم را می‌توان مستقیم روی خودرو نصب کرد؟

نمی‌توان برای همه خودروها پاسخ یکسان داد. سازگاری سخت‌افزاری و نرم‌افزاری و هماهنگی با سیستم‌های خودرو باید بررسی شود.

آیا بعد از تعویض ECU پروگرام لازم است؟

بسته به خودرو و نوع یونیت ممکن است عملیات برنامه‌ریزی یا هماهنگ‌سازی لازم باشد. روش دقیق باید بر اساس اطلاعات فنی سازندهٔ خودرو مشخص شود.

آیا خرابی باتری می‌تواند شبیه خرابی ECU باشد؟

مشکلات تغذیه و افت ولتاژ می‌توانند عملکرد سیستم‌های الکترونیکی را مختل کنند و باعث ثبت خطاهای مختلف شوند. به همین دلیل بررسی شرایط پایه برق خودرو بخشی مهم از عیب‌یابی است.

چرا بعد از پاک کردن خطا دوباره برمی‌گردد؟

اگر علت ایجاد خطا همچنان وجود داشته باشد، سیستم می‌تواند دوباره آن را تشخیص دهد و ثبت کند. باید علت اصلی پیدا و رفع شود.

جمع‌بندی؛ قبل از تعویض ECU، عیب‌یابی کنید

ECU خودرو بخش مهمی از سیستم مدیریت الکترونیکی موتور است، اما بسیاری از علائمی که به خرابی ایسیو نسبت داده می‌شوند می‌توانند علت دیگری داشته باشند. بررسی تغذیه و اتصال بدنه، سیم‌کشی، سنسورها، عملگرها، ارتباط دیاگ و شرایط واقعی خودرو قبل از تصمیم به تعمیر یا تعویض ECU اهمیت دارد. عیب‌یابی مرحله‌ای می‌تواند از تعویض اشتباه قطعات و هزینه‌های غیرضروری جلوگیری کند.

چک‌لیست پیش از سفارش تعمیر ECU خودرو

• مدل خودرو، سال ساخت، نوع موتور و شماره فنی ECU را مشخص کنید.
• خطاهای دیاگ را قبل از پاک کردن ذخیره کنید؛ خطا به‌تنهایی خرابی ECU را اثبات نمی‌کند.
• وضعیت تغذیه، اتصال بدنه، فیوزها و ارتباط شبکه را طبق نقشه همان خودرو بررسی کنید.
• اگر روشن نشدن خودرو بعد از تعویض ECU یا باتری آغاز شده، سوابق تعمیرات و وضعیت ایموبلایزر را اعلام کنید.
• پیش از تعویض یونیت، امکان تعمیر ECU اصلی و تطبیق یونیت جایگزین را با متخصص بسنجید.
